Cara Instalasi Linux Mint 17.3

Assalamualaikum Wr. Wb.

Hai sobat, kali ini saya akan share cara instal linux mint 17.3 jadi topik yang sangat hangat pada hari ini. Mungkin untuk para master-master sudah sering membaca tentang instalasi tersebut. Yuk simak sekilas tentang share kali ini.

A. Pengertian:
Linux Mint adalah sistem operasi Linux yang merupakan suatu distribusi Linux dengan basis Debian dan Ubuntu,^[4] dengan Linux Mint Debian Edition (LMDE) sebagai suatu alternatif yang sepenuhnya berbasis Debian. Aplikasi yang dapat berjalan di Ubuntu, juga bisa berjalan pada LinuxMint. Walaupun inti dari LinuxMint adalah Ubuntu, LinuxMint hadir dengan tampilan yang berbeda dengan Ubuntu.

B. Latar Belakang:
Linux Mint bukanlah sistem operasi terbaik di dunia ini, sama halnya dengan Windows, Ubuntu, Mac Os dsb. Banyak orang memilih Linux Mint dibanding distro Linux lainnya dengan alasan bahwa Linux Mint lebih user friendly alias mudah digunakan untuk pemula.

Saat pertama kali mengenal Linux di tahun 2016, distro yang pertama kali saya pakai adalah Ubuntu 14.04. Tidak lama kemudian, saya sudah beralih ke Linux Mint.

Jadi, bagi saya, memilih distro Linux itu soal selera, silakan pakai distro yang sreg dengan Anda.

C. Alat dan Bahan:

• Komputer/Laptop.
• Koneksi Internet.
• Flashdisk.
• Iso LInux.

D. Maksud dan Tujuan:
Agar kita bisa melakukan instalasi dengan benar .

E. Tahap Pelaksanaan:
1. Hal pertama yang harus disiapkan yaitu master os linuxmintnya anda dapat menginstall melalui cd-rom ataupun flashdisk.
2. Kemudian hubungkan cd-rom atau flashdisk anda ke laptop atau komputer.
3. Setelah itu nyalakan laptop atau komputer anda lalu setting bios dan atur boot pertama ke flashdisk atau cd-rom jika anda  menggunakan cd-rom, kemudian save.
4. Setelah itu komputer akan membaca master os anda.
5. Lalu komputer menampilkan linuxmint seperti gambar dibawah ini:

6. Disini anda dapat mencoba fasilitas-fasilitas yang terdapat di linuxmint,, ok tinggal klik Install Linux Mint untuk menginstall.
7. Kemudian akan tampil dilayar pilihan bahasa yang anda inginkan saat install linux mint,, silakan pilih sesuai keinginan anda, kemudian klik Continue.

8. Disini sistem akan mengingatkan hal-hal yang harus diperhatikan ketika install linux mint. Lalu klik Continoe untuk melanjutkan.

9. Pada tahap ini silahkan pilih type installasi yang anda inginkan, disini silahkan pilih Something else lalu klik Install Now.

10. Selanjutkan kita akan membuat partisi,, pertama kita buat partisi root nya, klik ikon + untuk membuat partisi, kemudian isikan seberapa banyak kapasitas harddisk yang anda inginkan, untuk type for the new partition pilih primary, location for the new partition pilih Beginning of this space, use us pilih Ext4 journaling file system, mount point pilih "/". kemudian klik OK.

11. Partisi kedua yaitu swap, kapasitas swap dihitung dengan 2x kapasitas memory anda, jika memory RAMnya 2 GB, kapasitas swapnya 4 GB, kik ikon +, kemudian isikan size swap,  type for the new partition pilih Logical , location for the new partition pilih Beginning of this space, mount point pilih "swap area". kemudian klik OK.


12. Kemudian klik Install Now.
13. Tampil pemberitahuan dilayar, silakan klik Continue untuk melanjutkan.

14. Selanjutkan pilih wilayah anda, kemudian klik Continue.

15. Pilih jenis keyboard,, biasanya sudah otomatis terpilih, anda tinggal klik Continue.

16. Pada tahap ini isikan nama user, nama komputer, dan password, kemudian klik Continue.

17. Kemudian os akan melakukan proses copying file ke komputer,, disini akan memakan waktu,, silahkan tunggu sampai proses selesai.

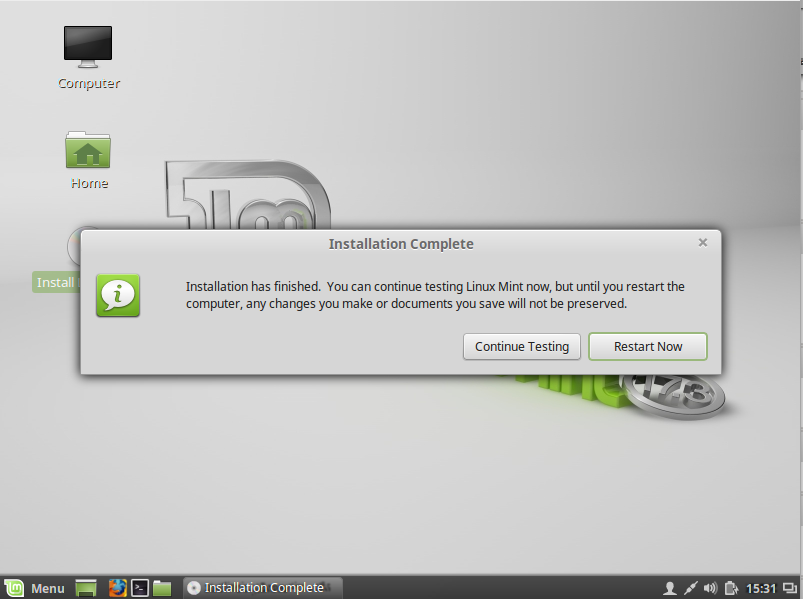

18. Jika installan sudah selesai, maka akan muncul pemberitahuan dilayar,, ada dua pilihan yaitu Continue Testing dan Restart Now, silahkan klik Restart Now.

19. Komputer atau laptop akan melakukan restart, setelah itu akan tampil halaman login, silakan di isi user dan paswordnya.

20. Kemudian anda akan memasuki operating system linuxmint.

21. Selesai :)

F. Referensi:
http://squirrel-mail.blogspot.co.id/2016/02/cara-install-linux-mint-173-edisi.html
https://id.wikipedia.org/wiki/Linux_Mint

G. Penutup:
Mungkin terdapat kekurangan yang saya lakukan dalam menerangkan artikel ini, mohon dimaafkan, semoga bermanfaat untuk teman-teman. Sekian postingan dari saya.

Wassalamualaikum Wr. Wb.

MeetUp PHP Indonesia di BLC Telkom Klaten

Assalamualaikum Wr. Wb.

Hai sobat, hari ini di BLC Telkom Klaten mengadakan acara MeetUp PHP Indonesia.  Buat anak Programmer hari ini sangat berharga bisa mengikuti  workshop tersebut.

BLC Telkom Klaten mengadakan MeetUp PHP Indonesia atau MeetUp PHP Jogloraya  bukan yang pertama kali bahkan sudah yang kesepuluh kali pertemuan.

Bahkan yang mengikut MeetUp PHP Jogloraya bukan hanya dari anak RPL, anak TKJ pun banyak yang mengikuti workshop tersebut.

Inilah hasil dokumentasinya:

Ini adalah Mas Andhika Yuana selaku pembicara yang mengajarkan logika algoritma sebagai dasar-dasar pemograman.

Dan mas mas ini adalah member dari PHP Indonesia, teman mas Andhika.

Belajar dan Praktik Membuat rumus segitiga dan membuat Kalkulator dari PHP.





Saat pembuatan rumus dan kalkulator sederhana, ada Mas Luri Darmawan yang menjelaskan fungsi, cara membaca code, cara penulisan, dan juga memberi tahu code PHP yang bisa di gunakan untuk membuat kalkulator. Sebelumnya kami menggunakan code switch case, dan Mas Luri menjelaskan bahwa code switch case hanya di peruntukkan untuk sama dengan, nah bila kita menginginkan yang tidak sama dengan atau kurang dari maupun lebih dari, kita harus menggantinya dengan if elseif. Namun menggunakan if else if codenya sedikit lebih panjang dari pada code switch case, yang bahkan sangat sederhana.

Setelah mengikuti workshop ini, kami menjadi lebih faham pengertian, kegunaan, dan cara penulisan code-code PHP.

Ada mas Dedi dari Nabire dan Mas Aji  dari Klaten mereka adalah pembimbing di BLC  Telkom Klaten.





Mereka adalah siswa siswi dari jurusan TKJ yang ikut serta Workshop PHP indonesia.

Sekian postingan dari saya. Semoga bermanfaat. Amin.!

Wassalamualaikum Wr. Wb.

Konfigurasi EIGRP

Assalamualaikum Wr. Wb.

Haisobat,  masih sama dengan hari sebelumnya ,kami masih mengikuti Training Cisco CCNA bersama Ardes setiawan dari Bandung. Pada hari ini kami membahas tentang Routing EIGRP dicisco packet Tracer .

A. Pengertian:

EIGRP (Enhanced Interior Gateway Routing Protocol) adalah routing protocol yang hanya di adopsi oleh router cisco atau sering disebut sebagai proprietary protocol pada cisco. Dimana EIGRP ini hanya bisa digunakan sesama router cisco saja.



B. Latar Belakang:

Latar belakang dari penggunakan Routing EIGRP agar jumlah hop bisa lebih maksimal di bandingkan dari konfigurasi Routing dengan mrnggunakan RIP yang jumlah hopnya terbatas.



C. Alat dan Bahan:

• Komputer/Laptop.
• Aplikasi Cisco Packet Tracer.

D. Maksud dan Tujuan:

Tujuannya adalah agar bisa memaksimalkan hop untuk pembuatan jaringan yang lebih besar dengan menggunakan teknik konfigurasi Routing EIGRP.

E. Tahapan Pelaksanaan:

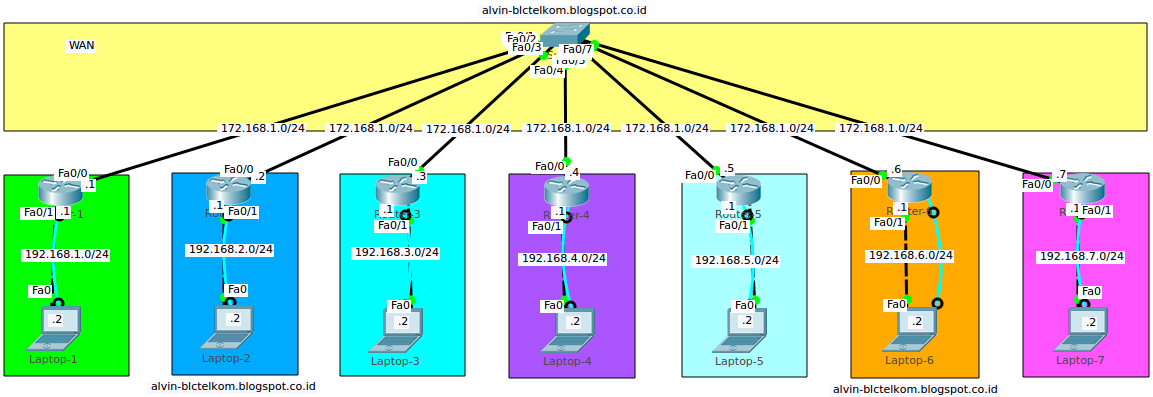

1. Sebelumnya siapkan topologi seperti gambar dibawah ini, ini merupakan topologi yang diberikan pada instruktur pada TRAINING CCNA pada hari ini.

2. Kemudian seperti biasanya silahkan konfigurasi IP pada masing-masing perangkat  sebelum melakukan Routing EIGRP. Usahakan konfigurasi IPnya sama seperti topologi diatas.



3. Jika sudah konfigurasi IPnya sekarang kita routing, cara routingnya itu cukup sederhana dan mudah caranya seperti gambar di bawah ini.

Router(config)# router eigrp <AS-number>

Router(config-router)# no auto-summary

Router(config-router)# network <network-id>

Router(config-router)# end

4. Disini saya akan memberikan contoh routing EIGRPnya pada Router 1 dengan memasukkan perintah :

R1(config)# router eigrp 65400

R1(config-router)# no auto-summary

R1(config-router)# network 192.168.1.0

R1(config-router)# network 172.168.1.0

R1(config-router)# end

5. Lakukan perintah berikut pada semua Router dengan catatan atur IP sesuai network yang berhubungan dengan Router tersebut.

6. Untuk cek konfigurasi pada EIGRP anda bisa melakukan langkah berikut :

Router# show ip eigrp neighbor

Router# show ip eigrp topology

Router# show ip route eigrp

*Ini merupakan show ip route pada router 1

7. Ini merupakan hasilnya dari konfigurasi Routing EIGRP dan hasilnya akan sukses seperti gambar berikut :

F. Referensi:

http://alvin-blctelkom.blogspot.co.id/2016/08/training-ccna-nixtrain-hari-4_25.html

G. Penutup:

Sekian postingan yang dapat saya sampaikan. Semoga bermanfaat.

Wassalamualaikum Wr. Wb.

Konfigurasi OSPF

Assalamualaikum Wr. Wb.

Hai sobat, di hari ke-4 training Cisco CCNA membahas konfigurasi OSPF.

A. Pengertian:

Routing Open Shortest Path First (OSPF) adalah sebuah routing protocol standard terbuka yang telah diimplementasikan oleh sejumlah besar vendor jaringan. Alasan untuk mengkonfigurasi OSPF dalam sebuah topologi adalah untuk mengurangi overhead (waktu pemrosesan) routing, mempercepat convergance,serta membatasi ketidakstabilan network disebuah area dalam suatu network.



B. Latar Belakang:

Disini saya membuat jaringan yang berbeda-beda, di jaringan berbada mana bisa sih saling terhubung ? maka dari itu saya pada kali ini menggunakan cara Routing Dinamic OSPF.

C. Alat dan Bahan:

• Komputer/Laptop.
• Cisco Packet Tracer.

D. Maksud dan Tujuan:

Tujuannya untuk menghubungkan beberapa network yang berbeda menggunakan teknik Routing Dinamic OSPF.

E. Tahap Pelaksanaa:

1. Siapkan terlebih dahulu topologi seperti berikut, ini merupakan topologi yang di berikan oleh Instruktur.

Baca juga : Konfigurasi OSPF dasar

2. Kemudian setting IP pada masing-masing Perangkat yang telah di sediakan IP pada gambar diatas, cara konfigurasi IP sama seperti konfigurasi perangkat pada lainnya. Pastikan setelah di konfigurasi portnya akan berubah berwarna hijau semua.

3. Jika sudah di setting IPnya sekarang konfigurasi Routing OSPFNya disini terdapat banyak yang akan di routing sesuai Routernya jika kalian bingung dengan topologi diatas bahkan belum pernah mencoba konfigurasi OSPF bisa belajar dulu pada topologi yang sederhana disini.

4. Cara routingnya itu cukup sederhana dan mudah caranya seperti gambar di bawah ini.

R1(config)# router ospf <process-id>

R1(config-router)# network <network-id> <WC mask> area < area-id>

Router(config-router)# exit

Baca juga : Penjelasan WC (Wildcard)

5. Disini saya akan memberikan contoh routing OSPFnya pada Router 1 dengan memasukkan perintah :

R1(config)# router ospf 10 (nomor 10 ini bebas anda masukkan)

R1(config-router)# network 192.168.1.0 0.0.0.225 area 0 (0 ini merupakan nomor area jadi jika ini 0 maka semuanya juga harus 0)

R1(config-router)# network 172.16.1.0 0.0.0.225 area 0

R1(config-router)# end

6. Lakukan perintah berikut pada semua Router dengan catatan atur IP sesuai network yang berhubungan dengan Router tersebut.

7. Untuk cek konfigurasi pada OSPF anda bisa melakukan langkah berikut :

Router# show ip ospf neighbor

Router# show ip ospf database

Router# show ip route ospf

8. Kemudian test dengan mengirimkan pesan antar PC maka hasilnya akan successfully seperti gambar dibawah ini.

F. Referensi:

www.nixtrain.com

http://alvin-blctelkom.blogspot.co.id/2016/08/training-ccna-nixtrain-hari-4.html

G. Penutup:

Sekian postingan kali ini. Terimakasih.



Wassalamualaikum Wr. Wb.

ETHERCHANNEL

Assalamualaikum Wr. Wb.

Hai sobat, kali ini share tentang Yuk simak !

A. Latar Belakang:

EtherChannel menyediakan bandwidth yang lebih banyak. Trunk-trunk pada EtherChannel berada pada status forwarding semua atau blocking semua, karena STP memperlakukan semua trunk pada EtherChannel sebagai 1 trunk. Saat EtherChannel berada pada status forwarding, maka switch akan melakukan load-balance (membagi rata) traffik pada semua trunk, sehingga bandwidth yang tersedia jadi lebih banyak.

B. Pengertian:

Etherchannel adalah suatu teknologi trunking yang digunakan oleh switch Cisco catalyst dimana sejumlah fisikal port pada device digabung menjadi satu jalur logika dalam satu buah port group.

C. Alat dan Bahan:

• Komputer/Laptop.
• Koneksi internet.
• Ebook Cisco CCNA.

D. Maksud dan Tujuan:

Agar kita dapat mengetahui dan memahami tentang EtherChannel.

E. Isi:

ETHERCHANNEL memiliki Topology seperti yang ada di STP yang kita bahasa kemaren, tapi ETHERCHANNEL menggabungkan beberapa Link (Port Interface) menjadi satu group sehingga tanpa adanya port yang sia - sia seperti yang ada di Topology STP (Blocking Port), konsep dasarnya ETHERCHANNEL ialah menggabungkan beberapa port interface fisik pada Switch menjadi satu interface Logical dengan tujuan load sharing (membagi jalur pengiriman biar lebih cepat) dan Redundancy (apabila ada Link mati bisa di lewatkan ke Link pengganti pada Groupnya), berikut ini mengenai EtherChannel:

• Dalam 1 Group EtherChannel bisa mengikat sampai 8 Port interface yang sama sekaligus.
•   Konfigurasi Etherchannel harus pada VLAN yang sama atau sebagai TRUNKING.
• Apabila ingin membentuk EtherChannel harus pada Speed dan Duplex yang sama.

•   Konfigurasi EtherChannel bisa di lakukan pada perangkat Router (layer 3) atau Switch (layer2).
• Range allowed VLAN harus sama pada setiap perangkat.

 Untuk konfigurasinya ETHERCHANNEL bisa di lakukan dengan 3 cara, di antaranya:

1.   Secara manual / Static (On/Off).
2.         Dynamis dengan menggunakan PAgP (Port Agregation Protocol) ini Proprietary Cisco, PAgP Packet akan di kirimkan setiap 30 detik.
3.        Dynamis dengan menggunakan LACP (Link Agregation Control Protocol) ini Standard yang di kemabangkan oleh IEEE 802.3AD dengan License open Source.
4.   Untuk melakukan konfigurasi Protocol Dynamic Etherchannel dengan cara menuliskan Keyword berikut ini.

•   PagP: Auto dan Desirable
  EX:  IDN(config)# interface range f0/1-2
  IDN(config-if-range)# channel-group 1 mode Auto / desirable *pilih salah satu
  IDN(config-if-range)# no shutdown
  # Lacp: Passive dan Active
  EX:   S1(config)# interface range f0/1-2
  S1(config-if-range)# channel-group 2 mode active / Passive *Pilih salah satu
  S1(config-if-range)# no shutdown

F. Referensi:

http://syafaasriya-lee.blogspot.co.id/2016/08/etherchannel-cisco-materi-training-ccna.html

G. Penutup :

Terimakasih telah menyimak, selamat belajar !

Wassalamualaikum Wr. Wb.

Cara Membuat Validasi Huruf dengan JavaScript

Assalamualaikum Wr. Wb.

Hai sobat blogger, kali ini saya akan share tentang cara membuat validasi huruf dengan javascript. Yuk simak sobat .!

A. Pengertian:

• JavaScript adalah bahasa pemrograman tingkat tinggi dan dinamis. JavaScript populer di internet dan dapat bekerja di sebagian besar penjelajah web populer seperti Internet Explorer (IE), Mozilla Firefox, Netscape dan Opera. Kode JavaScript dapat disisipkan dalam halaman web menggunakan tag SCRIPT.
• Validasi angka artinya hanya angka saja yang bisa di ketik pada form ini. jika user mengetikkan huruf atau karakter lain, maka tidak akan berfungsi atau yang di input tidak akan muncul pada form input.

B. Latar Belakang:
Dalam pembuatan web, validasi sangat penting untuk mencegah atau menghindari adanya hal-hal buruk yang di lakukan oleh user nakal yang membuat inputan ngawur, sehingga dapat merusak data.

C. Alat dan Bahan:

• Komputer/Laptop.
• Koneksi Internet.
• Sublime Text.

D. Maksud dan Tujuan:
Agar  bisa membedakan form input yang harus di isi angka ataupun huruf.

E. Tahap Pelaksanaan:

• Pertama, kita harus buat form inputan.

•  Selanjutnya membuat script validasi nya.



• Untuk menghubungkan script validasi ke form inputan, tulislah script di bawah ini ke dalam form inputan.



• Simpan file dengan nama sesuka anda, dan letaknya sesuka anda. jika di simpan di dalam htdocs tidak apa-apa.

F. Referensi:
 -
G. Penutup:

Oke teman-teman cukup sekian dulu tutorial membuat validasi huruf dengan javascript dan semoga dapat bermanfaat. Selamat mencoba.

Wassalamualaikum Wr. Wb.

Cara Membuat Validasi Angka dengan JavaScript

Assalamualaikum Wr. Wb.

Hai sobat blogger, kali ini saya akan share tentang cara membuat validasi angka dengan javascript. Yuk simak sobat .!



A. Pengertian:

• JavaScript adalah bahasa pemrograman tingkat tinggi dan dinamis. JavaScript populer di internet dan dapat bekerja di sebagian besar penjelajah web populer seperti Internet Explorer (IE), Mozilla Firefox, Netscape dan Opera. Kode JavaScript dapat disisipkan dalam halaman web menggunakan tag SCRIPT.

• Validasi angka artinya hanya angka saja yang bisa di ketik pada form ini. jika user mengetikkan huruf atau karakter lain, maka tidak akan berfungsi atau yang di input tidak akan muncul pada form input.

B. Latar Belakang:

Dalam pembuatan web, validasi sangat penting untuk mencegah atau menghindari adanya hal-hal buruk yang di lakukan oleh user nakal yang membuat inputan ngawur, sehingga dapat merusak data.

C. Alat dan Bahan:

• Komputer/Laptop.
• Koneksi Internet.
• Sublime Text.

D. Maksud dan Tujuan:

Agar  bisa membedakan form input yang harus di isi angka ataupun huruf.

E. Tahap Pelaksanaan:

• Pertama, kita harus buat form inputan.

<tr>
<td>Telephone</td>
<td><input type="text" size="30px" class="kotakan" name="telp" onkeyup="validAngka(this)" value="<?php echo $dy['telp'];?>" maxlength="12"</td>
</tr>

• Selanjutnya membuat script validasi nya.

• Untuk menghubungkan script validasi ke form inputan, tulislah script di bawah ini ke dalam form inputan.


  onkeyup="validAngka(this)"

• Untuk membuat maksimal angka yang di masukkan teman-teman tinggal menambahkan atribut maxlength ke dalam form inputan.

 maxlength="12"

• Simpan file dengan nama sesuka anda, dan letaknya sesuka anda. jika di simpan di dalam htdocs tidak apa-apa.

F. Referensi:

http://www.malasngoding.com/membuat-inputan-hanya-angka-dengan-javascript/

G. Penutup:

Oke teman-teman cukup sekian dulu tutorial membuat validasi angka dengan javascript dan semoga dapat bermanfaat. Selamat mencoba.

Wassalamualaikum Wr. Wb.

Konfigurasi Etherchannel Di Cisco Packet Tracer

Assalamualaikum Wr. Wb.

Hai sobat, masih share materi training cisco CCNA. Kali ini membahas tentang konfigurasi etherchannel di cisco packet tracer .



A. Pengertian:

Etherchannel adalah suatu teknologi trunking yang digunakan oleh switch Cisco catalyst dimana sejumlah fisikal port pada device digabung menjadi satu jalur logika dalam satu buah port group. Fungsinya untuk meningkatkan kecepatan koneksi antar switch, router ataupun server dan jika salah satu port atau jalur rusak maka port group akan tetap bekerja menggunakan jalur atau port yang lain.

B. Latar Belakang:

Latar Belakang menggunakan EtherChannel PaGP karena pada protokol ini hanya akan di gunakan untuk konfigurasi Cisco saja jadi yang tepat menggunakan protokol PaGP.

C. Alat dan Bahan:

• Komputer/Laptop.
• Koneksi Internet.
• Cisco Packet Tracer.

D. Maksud dan Tujuan:

Agar bisa mengkonfigurasi etherchannel di cisco packet tracer.

E. Tahap Pelaksanaan:

1. pertama buatlah topologi seperti dibawah ini:

2.Kemudian kita konfigurasi PAgP dimasing masing switch.
konfigurasi di port 13

konfigurasi switch di port 14

3.Dan jika kita sudah mensetting coba cek konfigurasi EtherChannel dengan cara mengetikan perintah
s2#show etherchannel

begitupun untuk s1#show etherchanel

F. Referensi:

 www.nixtrain.com

G. Penutup:

Sekian postingan saya, terimakasih.

Wassalamualaikum Wr. Wb.

Router On Stick

Assalamualaikum Wr. Wb.

Hai sobat, share kai ini saya membahas tentang router on stick.

A. Pengertian:

Router on a stick adalah salah satu jenis konfigurasi  router yang mana sebuah  interface physical me-routing traffic antara beberapa VLAN pada network. Router interface dikonfigurasikan untuk beroperasi  sebagai link trunk dan terhubung dengan sebuah port switch dalam mode trunk. Router menunjukkan inter-VLAN routing dengan menerima traffic VLAN yang telah di tag pada interface trunk dari switch dan secara internal me-routing antar VLAN menggunakan sub-interface.

B. Latar Belakang:

Untuk dapat menghubungkan antar vlan dapat dilakukan dengan beberapa cara ,yang tentunya harus menggunakan device jaringan yang berada di layer 3 ,seperti Router dan Switch layer 3.

C. Alat dan Bahan:

• Komputer/Laptop.
• Koneksi Internet.
• Aplikasi cisco packet tracer.

 D. Maksud dan Tujuan:

Dapat memahami router on stick.

E. Tahap Pelaksanaan:

1. pertama siapkan topologi.

2. Kemudian kita konfigurasi pada switchnya dengan double klik pada switchnya dan masukkan perintah seperti berikut :

Ini merupakan pemberian nama Switch dan pemberian nama pada Vlan

Switch>
Switch>enable
Switch#conf terminal
Switch(config)#hostname S1
S1(config)#vlan 10
S1(config-vlan)#name HRD
S1(config-vlan)#exit
S1(config)#vlan 20
S1(config-vlan)#name IT_Suport
S1(config-vlan)#exit
S1(config)#vlan 30
S1(config-vlan)#name PROGRAMMER
S1(config-vlan)#exit
S1(config)#vlan 40
S1(config-vlan)#name SEKRETARIS
S1(config-vlan)#exit

Sekarang kita daftarkan port ke Vlannya

S1(config)#int fa0/1
S1(config-if-range)#switchport mode access
S1(config-if-range)#switchport access vlan 10
S1(config-if-range)#exit
S1(config)#int fa0/2
S1(config-if-range)#switchport mode access
S1(config-if-range)#switchport access vlan 20
S1(config-if-range)#exit
S1(config)#int fa0/3
S1(config-if-range)#switchport mode access
S1(config-if-range)#switchport access vlan 30
S1(config-if-range)#exit
S1(config)#int fa0/4
S1(config-if-range)#switchport mode access
S1(config-if-range)#switchport access vlan 40
S1(config-if-range)#exit

Kemudian kita trunk dari port switch menuju router, masuk ke interface penghubung switch ke router

S1(config)#int fa0/24
S1(config-if-range)#switchport mode trunk
S1(config-if-range)#exit

3. Selanjutnya kita konfigurasi pada Routernya dengan double klik pada Routernya dengan memasukkan perintah :

Setting Inter-Vlan pada Router

Router(config)#int fa0/0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#int fa0/0.10
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip add 192.168.10.254 255.255.255.0 (Gateway)
Router(config-if)#exit
Router(config)#int fa0/0.20
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip add 192.168.20.254 255.255.255.0 (Gateway)
Router(config-if)#exit
Router(config)#int fa0/0.30
Router(config-subif)#encapsulation dot1Q 30
Router(config-subif)#ip add 192.168.30.254 255.255.255.0 (Gateway)
Router(config-if)#exit
Router(config)#int fa0/0.40
Router(config-subif)#encapsulation dot1Q 40
Router(config-subif)#ip add 192.168.40.254 255.255.255.0 (Gateway)
Router(config-if)#exit

4. Sekarang kita konfigurasi pada PCnya sesuai topologi dan jangan lupa masukkan Gateway pada masing-masing Vlan.
contohnya pada PC di Vlan 10.

5. Terakhir, setelah konfigurasi telah selesai sekarang coba kita ping antara PC nanti hasilnya yang pertama akan gagal tapi coba lagi nanti pasti akan berhasil jika masih gagal pasti ada konfigurasi yang terlewatkan

F. Referensi:

Lab Inter Vlan Routing.

G. Penutup:

Sekian postingan saya, semoga bermanfaat.

Wassalamualaikum Wr. Wb.

VTP (Virtual Trunking Protocol)

Assalamualaikum Wr. Wb.

Tetap semangat pagi sobat, yuk simak postingan saya mengenai virtual trunking protocol.

A. Pengertian:

VTP adalah suatu protocol untuk mengenalkan suatu atau sekelompok VLAN yang telah ada agar dapat berkomunikasi dengan jaringan. Atau menurut sumber lain mengatakan suatu metoda dalam hubungan jaringan LAN dengan ethernet untuk menyambungkan komunikasi dengan menggunakan informasi VLAN, khususnya ke VLAN

B. Latar Belakang:

VTP merupakan fitur layer 2 yang sangat berguna terutama dalam lingkungan switch skala besar yang meliputi beberapa Virtual Local Area Network(VLAN). VTP mendefinisikan Layer 2 messaging protocol yang mengijinkan switch-switch untuk bertukarinformasi konfigurasi VLAN, sehingga hal ini akan menjaga konfigurasi VLAN tetap konsisten diseluruh jaringan.

C. Alat dan Bahan:

• Komputer/Laptop.
• Cisco Packet Tracer.

D. Maksud dan Tujuan:

Agar bisa mengetahui tentang virtual trunking protocol.

E. Tahapan Pelaksanaan:

1. pertama, siapkan terlebih dahulu topologi seperti gambar di bawah.

2. Kemudian konfigurasi Hostname pada masih-masing Switch dengan memasukkan perintah :

• Konfigurasi Switch pada Server

Switch>
Switch>enable
Switch#conf terminal
Switch(config)#hostname Server
Switch(config)#exit

• Konfigurasi Switch pada Transparent

Switch>
Switch>enable
Switch#conf terminal
Switch(config)#hostname Transparent
Switch(config)#exit

• Konfigurasi Switch pada Client

Switch>
Switch>enable
Switch#conf terminal
Switch(config)#hostname Client
Switch(config)#exit

3. Kemudian konfigurasi VTP pada masing-masing Switch dengan memasukkan perintah :

• Konfigurasi Switch Server

Server(config)#vtp domain nixtrain
Server(config)#vtp password cisco
Server(config)#vtp mode server

• Konfigurasi Switch Transparent

Transparent(config)#vtp domain nixtrain
Transparent(config)#vtp password cisco
Transparent(config)#vtp mode Transparent

• Konfigurasi Switch Client

Client(config)#vtp domain nixtrain
Client(config)#vtp password cisco
Client(config)#vtp mode Client

4. selanjutnya cek VTP pada masing-masing switch untuk cek VTP :

• Kemudian masukkan perintah show vtp status.



• Kemudian masukkan perintah show vtp status.



• Kemudian masukkan perintah show vtp status.

5. Kemudian buat Vlan pada masing-masing

• Kemudian coba tambahkan Vlan pada Server dengan memasukkan perintah :

Server(config)#vlan 10
Server(config-vlan)#name TKJServer(config-vlan)#exit
Server(config)#vlan 20
Server(config-vlan)#name RPL

•  Kemudian coba tambahkan Vlan pada Transparent dengan memasukkan perintah :

Transparent(config)#vlan 30
Transparent(config-vlan)#name HRD
Transparent(config-vlan)#exit
Transparent(config)#vlan 40
Transparent(config-vlan)#name ADMIN

• Kemudian coba tambahkan Vlan pada Client dengan memasukkan perintah :

Client(config)#vlan 50
Client(config-vlan)#name IT
Client(config-vlan)#exit
Client(config)#vlan 60
Client(config-vlan)#name SALES

*nanti pasti pada client akan gagal karena Client tidak ada akses untuk membuat Vlan

6. Terakhir cek apakah terdapat Vlan yang di buat pada masing-masing

F. Referensi:

VLAN Trunking Protocol

G. Penutup:

Selamat mencoba dan semoga dengan menggunakan VTP ini kita bisa mempermudah konfigurasi kita tentang Switch.

Wassalamualaikum Wr. Wb.
